技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

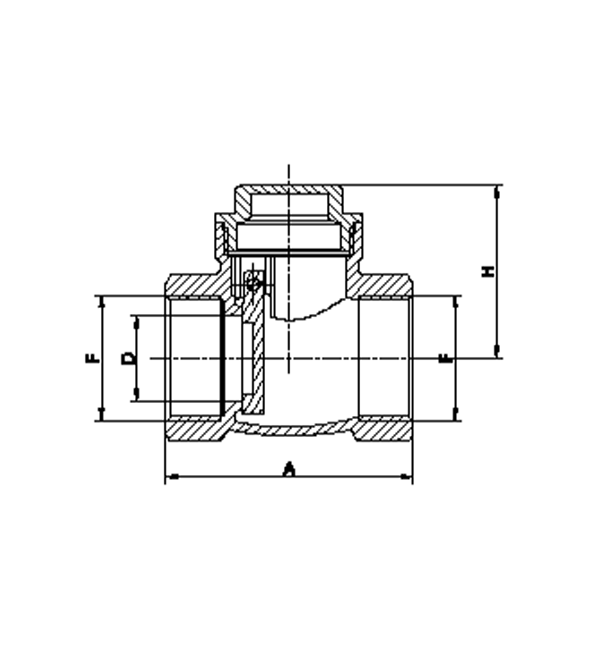

| DN | F | D | A | H | L |
| 15 | 1/2 | 10 | 40 | 61.5 | 53 |
| 20 | 3/4 | 14 | 48.5 | 64 | 53 |
| 25 | 1 | 17 | 56 | 78 | 59 |
| 32 | 1 1/4 | 23 | 67 | 88 | 64 |
| 40 | 1 1/2 | 25 | 71 | 95 | 73 |
| 50 | 2 | 36 | 86 | 108 | 87 |
