技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

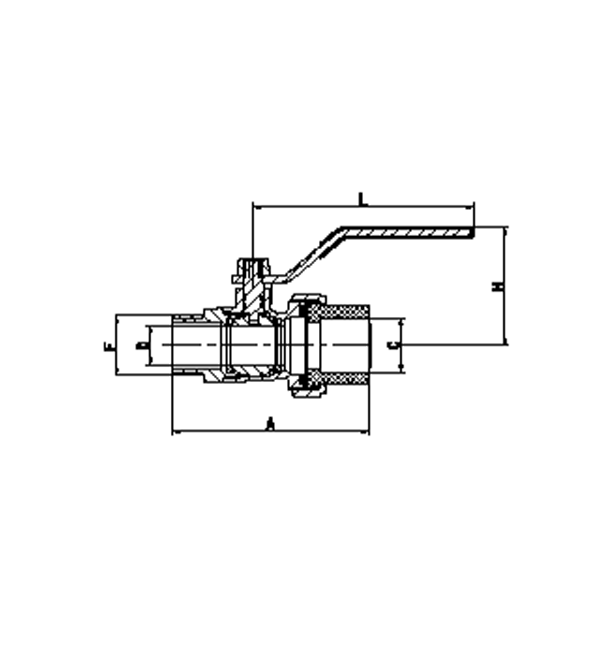

CxF | D | A | H | L |
20x1/2 | 14.5 | 80 | 49 | 96 |
25x3/4 | 17.5 | 87 | 51.5 | 96 |
25x1 | 23 | 93 | 58.5 | 126 |
32x1 | 23 | 96.5 | 58.5 | 126 |
40x1 1/4 | 28 | 100 | 70 | 143 |
50x1 1/2 | 35 | 123 | 76 | 143 |
63x2 | 45 | 138 | 86.5 | 171 |
