技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

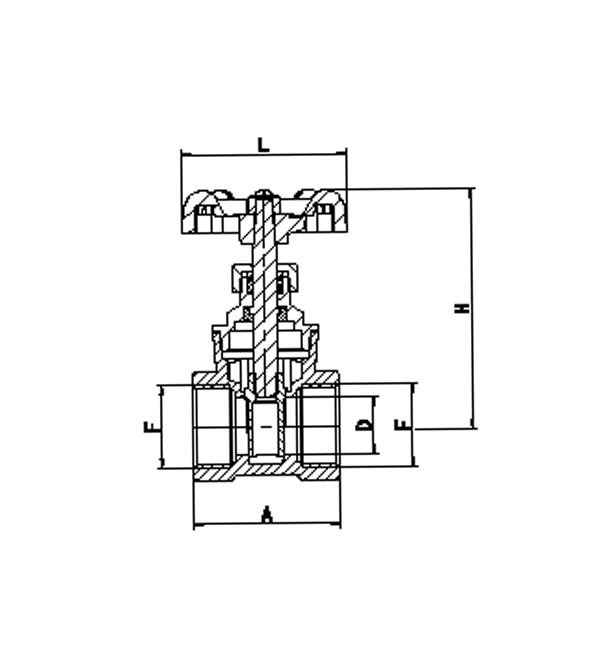

| DN | F | D | A | H | L |
| 15 | 1/2 | 14 | 43.5 | 73 | 53 |
| 20 | 3/4 | 17 | 46 | 77 | 53 |
| 25 | 1 | 22.5 | 49 | 90 | 59 |
| 32 | 1 1/4 | 27 | 54.5 | 105 | 73 |
| 40 | 1 1/2 | 32 | 58 | 113 | 73 |
| 50 | 2 | 41 | 65 | 137 | 79 |
