技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

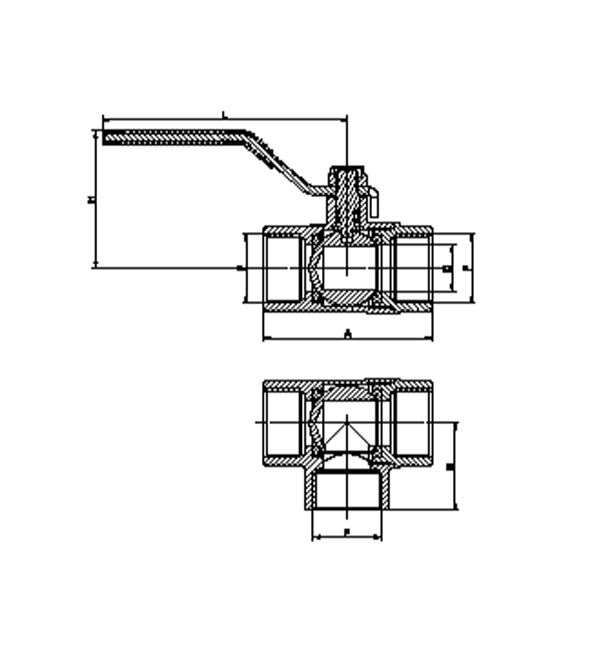

| DN | F | D | A | H | L |
| 15 | 1/2 | 15 | 58.5 | 45 | 29.5 |
| 20 | 3/4 | 18 | 64.5 | 47 | 33.5 |
| 25 | 1 | 23 | 78 | 60.5 | 39.5 |
| 32 | 1 1/4 | 29 | 89.5 | 68 | 46.5 |
| 40 | 1 1/2 | 36 | 99 | 73 | 52 |
| 50 | 2 | 40 | 110 | 87 | 58 |
