技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

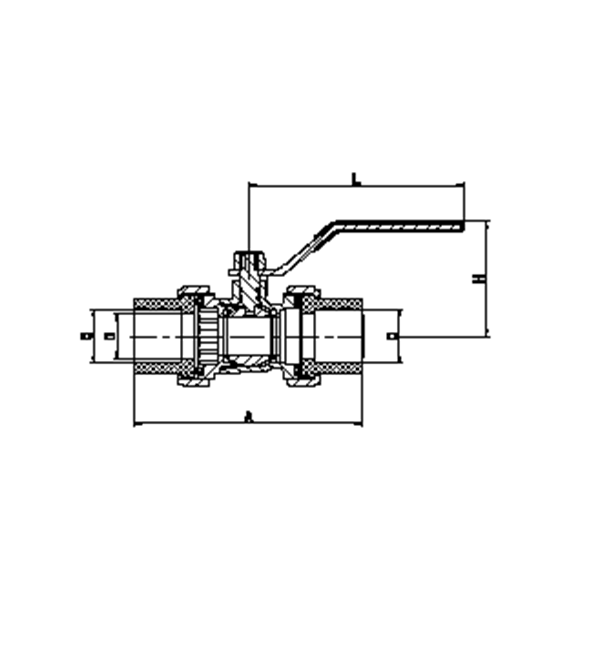

| CxF | D | A | H | L |
| 20x20 | 14.5 | 95 | 49 | 96 |
| 25x25 | 17.5 | 102 | 51.5 | 96 |
| 32x32 | 23 | 113 | 58.5 | 126 |
| 40x40 | 28 | 129 | 70 | 143 |
| 50x50 | 36 | 146 | 78 | 143 |
| 63x63 | 45 | 162 | 86.5 | 171 |
| 75x75 | 50 | 187 | 90 | 171 |
