技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

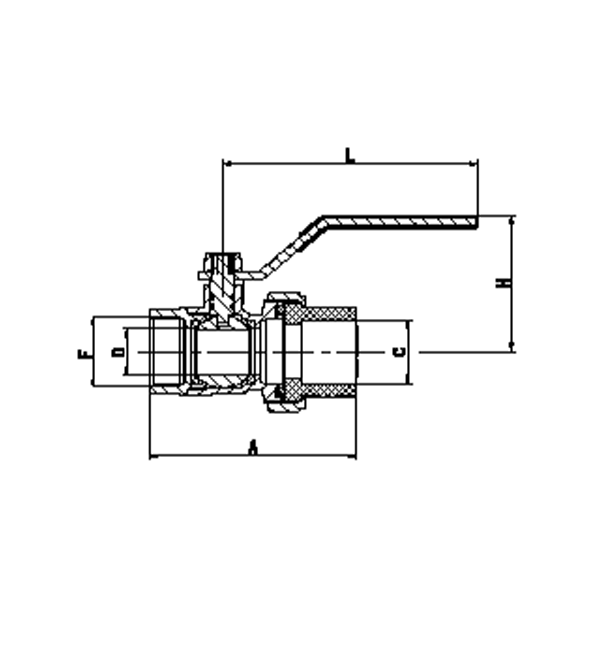

| CxF | D | A | H | L |
| 20x1/2 | 14.5 | 71 | 49 | 96 |
| 25x3/4 | 17.5 | 78 | 51.5 | 96 |
| 25x1 | 23 | 85 | 58.5 | 126 |
| 32x1 | 23 | 87.5 | 58.5 | 126 |
| 40x1 1/4 | 28 | 100 | 70 | 143 |
| 50x1 1/2 | 35 | 114 | 76 | 143 |
| 63x2 | 45 | 128 | 86.5 | 171 |
