技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

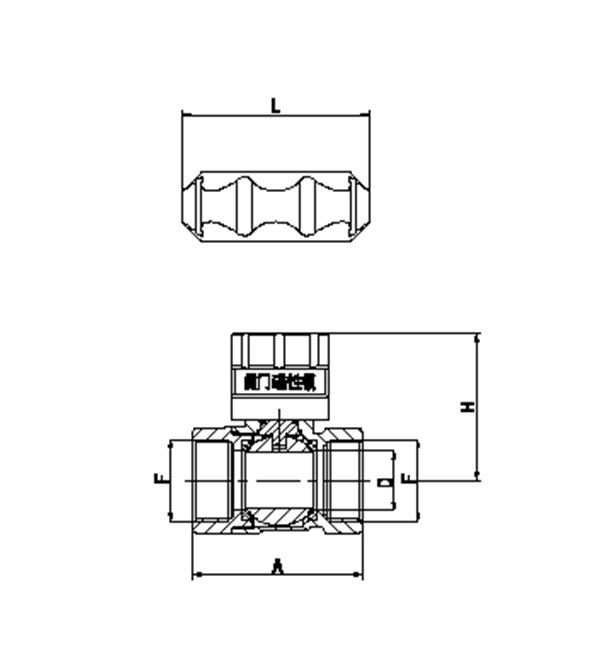

DN | F | D | A | H | L |
15 | 1/2 | 15 | 48 | 45 | 55 |
20 | 3/4 | 19 | 55 | 47.5 | 55 |
25 | 1 | 24 | 65 | 51.5 | 55 |
32 | 1 1/4 | 30 | 75 | 58.5 | 160 |
40 | 1 1/2 | 37 | 86 | 63.5 | 160 |
50 | 2 | 47 | 98 | 71 | 160 |
