技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)
技术规范:
1.公称压⼒: PN≤1.6MPa
2.⼯作介质: ⽔、⾮腐蚀性液体
3.⼯作温度: -10℃≤t≤120℃
4.管螺纹符合IS0 228标准(GB/T7307)

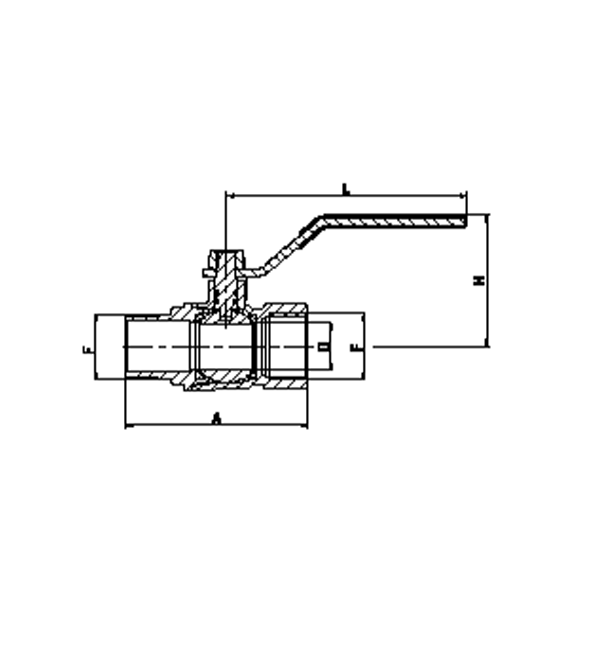

| DN | F | D | A | H | L |
| 15 | 1/2 | 15 | 66 | 50 | 96 |
| 20 | 3/4 | 19 | 72.5 | 52.8 | 96 |
| 25 | 1 | 24 | 84 | 59.5 | 126 |
| 32 | 1 1/4 | 30 | 96 | 72.5 | 143 |
| 40 | 1 1/2 | 37 | 108 | 77.5 | 143 |
| 50 | 2 | 47 | 125 | 88.5 | 171 |
